Taktverdopplung fuer HP48SX



Im folgenden soll gezeigt werden wie man die Taktfrequenz eines HP48SX oder S von 2 auf 4Mhz verdoppeln kann. Eine 100% Uebertaktung? Kann das gutgehen? Nun mein HP48SX laeuft damit nun schon seit mehr als zwei Jahren ohne Probleme. Dabei handelt es sich dabei noch um ein aelteres Modell, gekauft als er noch 750DM gekostet hat.

speed48sx.zip Komplettpaket 13kb

Natuerlich koennte es passieren das dein HP48 diesen Umbau nicht ueberlebt. Besonders wenn du nicht mit Cmos und SMD vertraut bist. Dann hast du Pech gehabt. Es ist dein Problem wenn du deine Kiste ruinierst! Ich garantiere fuer absolut nichts!


Werfen wir also mal einen Blick auf die Schaltung.

Alle ICs, Rs und Cs sind SMD!

Q1 Xtal aus dem HP48
G1-7 2x 4011
C1,C2 50pf
C3 120nF
S1 Reed-Switch
R1 4.7MOhm
R2 100kOhm
R3,R5 68kOhm
R4 100kOhm
1 Glas guten irishen Whiskey


Wie es funktioniert

Der HP48SX benutzt zur Takterzeugung einen Quarz von 32khz. Damit laeuft die interne Uhr und daraus wird auch der eigentliche Systemtakt abgeleitet. Die Geschwindigkeitserhoehung wird nun einfach dadurch erreicht das der Originalquarz abgeklemmt wird und stattdessen eine hoehere Frequenz eingespeisst wird.
Diese neue Frequenz von ca. 64khz wird mit den Bauteilen G2, G3, R3, und C3 erzeugt.
Gelegentlich ist es noetig den HP48SX mit der Originalfrequenz zu betreiben. (Datenuebertragung, IR-FB, Spiele) Deshalb wird mit Q1, dem Quarz aus dem HP48, C1, C2, G1, R1 und R2 ein Oszillator fuer 32khz aufgebaut.
Die restlichen Bauteile werden benoetigt um die Frequenz beliebig umzuschalten. Der Schalter S1 ist bei mir ein Reed-Schalter. Mein HP48 laeuft normalerweise im Highspeedmodus und nur fuer den Download von Software schalte ich ihn in den Normalmodus in dem ich einen Magneten an das Gehaeuse halte. Dies erspart einem den nicht ganz einfachen Einbau eines externen Schalters.


Der Aufbau

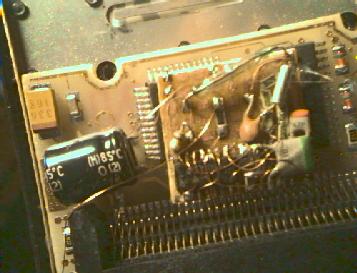

Es gibt fuer diese einfache Schaltung kein Platinenlayout! Ich habe die beiden SMD-ICs auf einen Platinenrest geloetet und dann von Hand mit Faedeldraht die Verbindungen hergestellt. An dieser Stelle mag der Whiskey hilfreich sein :-)


Der Anschluss



An der mit dem Pfeil gekennzeichneten Stelle wird der Ausgang der Schaltung angeschlossen. Natuerlich nachdem der Quarz entfernt wurde!


Schlusswort

1. Wer glaubt meiner zeichnerischen Faehigkeit sind enge Grenzen gesetzt, der hat Recht. Ausserdem wurden die Bilder mit einem Handscanner vom Flohmarkt fuer 10DM eingescannt. :-)

2. Die Anleitung ist bewusst nicht auf Idiotensicher getrimmt. Wer sich jetzt fragt woher er die Betriebsspannung fuer die Schaltung herbekommt, wie die Anschlussbelegung eines 4011 aussieht, oder was man mit unbenutzten Gattereingaengen macht, der ist fuer den Nachbau nicht geeignet.
FINGER WEG!

3. Wer es riskieren will, kann seinen HP auch mal mit dreifachem Takt laufen lassen und mir nach angemessener Probezeit berichten. :-)

4. Theoretisch sollte eine Verdopplung des Systemtaktes die Lebensdauer der Batterien spuerbar verkuerzen. In der Praxis ist davon jedoch nichts zu merken. Meine Batterien halten etwa 1Jahr.

5. Ich weiss auch das eine echte Taktverdopplung mit EX-OR-Gattern besser waere, bin aber noch nicht dazu gekommen das auszuprobieren.
